Corte por láser de placas de metal: una guía completa sobre los conceptos básicos

Una nueva era de fabricación de precisión

En el panorama de la industria moderna, la capacidad de transformar materias primas en piezas complejas y funcionales con rapidez y precisión es fundamental. En el corazón de esta capacidad se encuentra una categoría de tecnologías conocida como fabricación sustractiva, donde el material se extrae selectivamente de una pieza más grande para lograr su forma final. Desde el fresado y torneado tradicionales hasta los procesos avanzados controlados por computadora, los métodos sustractivos han forjado nuestro mundo.

Entre estas tecnologías, el corte por láser de chapa metálica se ha consolidado como un pilar fundamental de la fabricación industrial. Representa un avance significativo, ofreciendo precisión, velocidad y libertad de diseño inigualables. Este proceso utiliza un haz de luz altamente concentrado para cortar, grabar o marcar chapa metálica, convirtiendo diseños digitales en componentes físicos con precisión microscópica. Su importancia industrial es innegable; es el motor de la fabricación de piezas en los sectores aeroespacial, automotriz, de la construcción, electrónico y muchos otros.

Este artículo ofrece una exploración exhaustiva del corte por láser de chapa metálica, desde sus principios fundamentales y desarrollo histórico hasta consideraciones prácticas de diseño y una mirada al futuro. Tanto si es ingeniero, diseñador, empresario o simplemente siente curiosidad por la fabricación moderna, esta guía le explicará los fundamentos de esta tecnología transformadora.

¿Qué es el corte por láser de chapa metálica ?

La fabricación de chapa metálica es el proceso de crear piezas y estructuras a partir de láminas planas de metal. Esto implica diversas técnicas como el plegado, el doblado, la soldadura y, fundamentalmente, el corte del patrón plano inicial. La relación entre la fabricación de chapa metálica y el corte por láser es simbiótica; el corte por láser proporciona el método ideal para crear perfiles 2D precisos y complejos que posteriormente se transforman en estructuras 3D.

El principio de funcionamiento: la luz como herramienta de corte

En esencia, el corte por láser funciona dirigiendo la salida de un láser de alta potencia, generalmente a través de un sistema óptico, hacia el material a cortar. El proceso se desarrolla en una secuencia de eventos controlados:

1. Generación de rayo láser: Un resonador láser (la fuente) genera un rayo de luz potente, monocromático y coherente.
2. Enfoque: Una serie de espejos y una lente de enfoque concentran este haz en un punto diminuto y preciso de la superficie de la placa metálica. Esta concentración aumenta drásticamente la densidad energética.
3. Eliminación de material: La intensa energía térmica en el punto focal calienta el metal tan rápidamente que se derrite, se quema o se vaporiza.
4. Chorro de gas auxiliar: Simultáneamente, se dirige un chorro coaxial de gas auxiliar (como oxígeno, nitrógeno o argón) a la zona de corte. Este chorro de gas tiene dos funciones principales: expulsa el material fundido o vaporizado de la trayectoria de corte (conocida como "sangría") y, en algunos casos, participa en una reacción química para facilitar el proceso de corte.

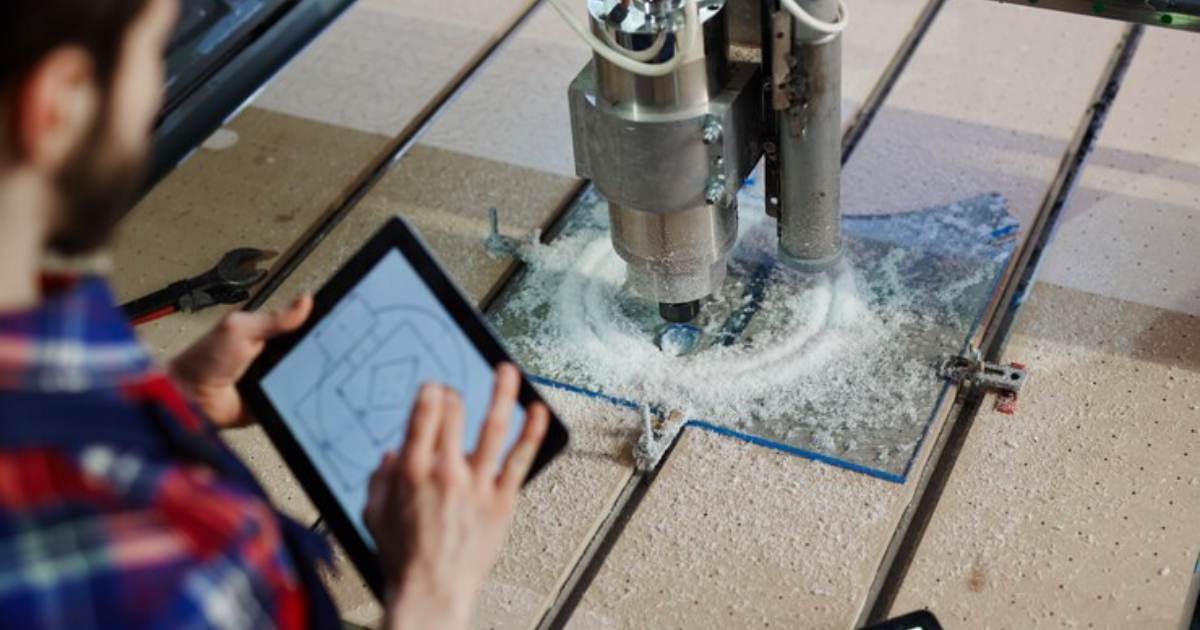

La ventaja del CNC: de lo digital a lo físico

Lo que convierte el corte láser de una simple herramienta en un motor de la fabricación moderna es su integración con el Control Numérico Computarizado (CNC). Un sistema CNC actúa como el cerebro de la cortadora láser. Interpreta un archivo de diseño digital, generalmente un dibujo CAD (Diseño Asistido por Computadora), y lo traduce en una serie de instrucciones precisas para el sistema de control de movimiento de la máquina. Esto permite que el cabezal de corte siga trayectorias complejas con una precisión y repetibilidad excepcionales, lo que permite la creación de miles de piezas idénticas con tolerancias de fracciones de milímetro.

La historia del corte por láser de chapa metálica

El viaje del corte por láser es una historia de descubrimiento científico que satisface una necesidad industrial.

• 1960: La historia comienza con Theodore Maiman, de los Laboratorios de Investigación Hughes, quien desarrolló el primer láser funcional utilizando un cristal de rubí sintético. Inicialmente denominado "una solución en busca de un problema", su potencial no fue evidente de inmediato.
• 1965: La primera aplicación práctica de esta "solución" se demostró en el Centro de Investigación de Ingeniería Eléctrica de Western. Se utilizó un láser para perforar agujeros en matrices de diamante, una tarea notoriamente difícil y laboriosa con los métodos tradicionales. Esto demostró la capacidad del láser para trabajar con materiales extremadamente duros.
• 1967: El primer corte láser asistido por gas se implementó en el Reino Unido para cortar láminas de acero de 1 mm de espesor mediante un láser de CO2 asistido por chorro de oxígeno. Esto marcó el verdadero inicio del corte industrial de metales.
• Década de 1970: Las primeras máquinas de corte láser CNC listas para producción entraron en el mercado. Estos primeros sistemas funcionaban principalmente con láseres de CO₂ y, a pesar de su tamaño y coste, revolucionaron las industrias que requerían cortes complejos en chapa metálica, como el sector aeroespacial.
• Década de 1990-2000: La tecnología láser de CO2 maduró, con una mayor potencia y una mejor calidad del haz convirtiéndose en el estándar. Durante esta época, los láseres de cristal de estado sólido, como el Nd:YAG, también encontraron un nicho, especialmente para aplicaciones pulsadas de alta potencia.
• La revolución del láser de fibra (mediados de la década de 2000 hasta la actualidad): La evolución más significativa en la historia reciente ha sido la comercialización y la rápida adopción de los láseres de fibra. Su superior eficiencia energética, sus mínimos requisitos de mantenimiento y su excepcional velocidad para cortar metales de calibre fino a medio les han permitido superar a los láseres de CO2 en numerosas aplicaciones, reduciendo los costes y ampliando aún más la accesibilidad de la tecnología de corte láser.

Tipos de láseres utilizados para el corte de placas de metal

El láser de una cortadora láser no es un componente universal. El tipo de fuente láser, o resonador, determina las capacidades, la eficiencia y las aplicaciones ideales de la máquina. Los tres tipos principales utilizados para el corte de metales son el láser de fibra, el láser de CO2 y el láser de cristal.

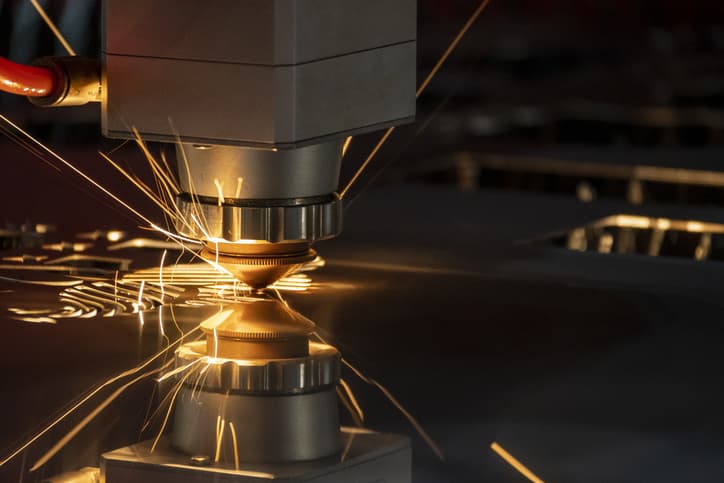

1. Láseres de fibra

• Principio: Los láseres de fibra son un tipo de láser de estado sólido. El proceso comienza con diodos de bombeo que generan luz, la cual se canaliza hacia una fibra óptica flexible. Esta fibra está dopada con un elemento de tierras raras, típicamente iterbio. La propia fibra actúa como medio láser, amplificando la luz para crear el potente haz láser final. El haz se contiene y se emite completamente dentro de la fibra, eliminando la necesidad de complejos sistemas de espejos.
• Alcance: Son la tecnología dominante para cortar metales de espesor delgado a medio (hasta ~25 mm o 1 pulgada). Son excelentes para procesar metales reflectantes como aluminio, latón y cobre, que pueden dañar la óptica del láser de CO2.
• Ventajas:
  • Alta eficiencia: eficiencia de enchufe de pared inigualable (a menudo >30 %), lo que genera un menor consumo de electricidad y costos operativos.
  • Bajo mantenimiento: Al no tener piezas móviles ni espejos en la trayectoria del haz, no se requiere alineación. Los diodos de bombeo tienen una vida útil extremadamente larga.
  • Alta velocidad: la longitud de onda más corta de los láseres de fibra es absorbida más fácilmente por los metales, lo que da como resultado velocidades de corte significativamente más rápidas en materiales más delgados.
  • Tamaño compacto: la falta de un gran gabinete resonador de gas hace que las máquinas sean más compactas.
• Contras:
  • Si bien pueden cortar placas gruesas, los láseres de CO2 de alta potencia a menudo producen un acabado de borde más suave y de mayor calidad en materiales muy gruesos (>20 mm).
  • El coste de la inversión inicial puede ser mayor, aunque los precios están bajando continuamente.

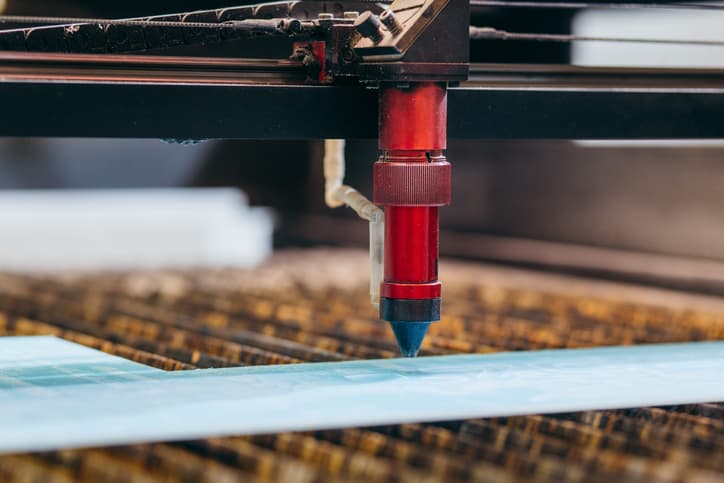

2. Láseres de CO2 (dióxido de carbono)

• Principio: Los láseres de CO₂ generan su haz al pasar una corriente eléctrica a través de un tubo lleno de gas. La mezcla de gases suele estar compuesta de dióxido de carbono, helio y nitrógeno. Las moléculas de CO₂ excitadas producen luz infrarroja, que rebota entre espejos en ambos extremos del tubo para amplificarla y convertirla en un haz láser coherente.
• Alcance: Los láseres de CO2 son auténticos todoterreno. Son excelentes para cortar chapas de acero gruesas (>25 mm) y producen una calidad de borde superior con un acabado liso y satinado. También son la tecnología ideal para cortar materiales no metálicos como madera, acrílico, cuero y plásticos.
• Ventajas:
  • Calidad de filo excepcional: Especialmente en materiales más gruesos, producen un corte muy suave y sin rebabas.
  • Versatilidad: Capaz de procesar una amplia gama de materiales tanto metálicos como no metálicos.
• Contras:
  • Baja eficiencia: La eficiencia del enchufe de pared suele ser de alrededor del 10%, lo que genera mayores costos de energía.
  • Altos costos operativos: Requiere reposición regular de gas y tiene mayor consumo de energía.
  • Mantenimiento intensivo: La trayectoria del haz depende de espejos que deben mantenerse perfectamente limpios y alineados, lo que requiere un mantenimiento periódico por parte de técnicos cualificados.
  • Mayor espacio: el resonador de gas y el equipo asociado requieren más espacio en el piso.

3. Láseres de cristal (Nd:YAG y Nd:YVO)

• Principio: Estos también son láseres de estado sólido, pero en lugar de una fibra dopada, utilizan un cristal sólido (granate de itrio y aluminio dopado con neodimio u ortovanadato de itrio dopado con neodimio) como medio láser. Este cristal se estimula ("bombea") mediante lámparas de alta intensidad o diodos láser para producir el haz.
• Alcance: Históricamente utilizados para el corte y la soldadura de materiales muy gruesos o reflectantes. Pueden proporcionar una potencia pico muy alta en modo pulsado.
• Ventajas:
  • La alta energía de pulso los hace adecuados para aplicaciones específicas de perforación y soldadura.
• Contras:
  • Extremadamente ineficientes: tienen la eficiencia de enchufe de pared más baja (a menudo, 2-3%).
  • Alto mantenimiento: Las lámparas de la bomba tienen una vida útil muy corta y requieren un reemplazo frecuente y costoso.
  • Para la mayoría de las aplicaciones de corte de chapa metálica, han sido reemplazados casi por completo por una tecnología láser de fibra más eficiente y confiable.

Los tres procesos de corte por láser de chapa metálica

Más allá del tipo de láser, el proceso de corte en sí se puede clasificar según cómo se elimina el material. Esto se determina principalmente por el tipo de gas auxiliar utilizado.

1. Corte por fusión con rayo láser (fusión y soplado)

• Proceso: En el corte por fusión, la energía del rayo láser se utiliza únicamente para fundir el metal en el punto focal. A continuación, se utiliza un chorro de gas inerte a alta presión, generalmente nitrógeno o argón, para expulsar con fuerza el material fundido de la ranura.
• Características: Al ser el gas inerte, no reacciona químicamente con el filo. Esto da como resultado un filo limpio, sin óxido y, a menudo, brillante, listo para soldar o pintar inmediatamente sin necesidad de procesamiento secundario. Es el método preferido para lograr un acabado de la más alta calidad.
• Escenarios aplicables: Esencial para cortar acero inoxidable, aluminio y sus aleaciones, donde prevenir la oxidación y mantener la pureza del material es fundamental.

2. Corte por llama láser (corte con oxígeno)

• Proceso: Este proceso utiliza oxígeno como gas auxiliar. El rayo láser calienta primero el material (normalmente acero dulce) hasta su temperatura de ignición (alrededor de 1000 °C). El chorro de oxígeno puro inicia entonces una reacción química exotérmica (que produce calor) con el hierro, quemándolo eficazmente. La función principal del láser es iniciar y guiar esta combustión controlada.
• Características: La energía adicional de la reacción exotérmica permite velocidades de corte significativamente mayores, especialmente en acero al carbono grueso. El filo resultante presentará una fina capa de óxido oscuro, que podría ser necesario eliminar antes de la soldadura o el recubrimiento posterior.
• Escenarios aplicables: El proceso básico para cortar acero dulce y acero al carbono de baja aleación, donde la velocidad y la rentabilidad son más importantes que un borde perfectamente libre de óxido.

3. Corte por sublimación con rayo láser (corte por vaporización)

• Proceso: El corte por sublimación utiliza un rayo láser de muy alta densidad energética para calentar el material tan rápidamente que se vaporiza directamente de sólido a gas, con poca o ninguna fase líquida (fundida). El vapor resultante es extraído por un gas auxiliar.
• Características: Este proceso produce un borde excepcionalmente de alta calidad, sin rebabas y con una mínima Zona Afectada por el Calor (ZAC). Sin embargo, es mucho más lento y requiere mucha más energía que la fusión o el oxicorte, ya que vaporizar el material requiere más energía que simplemente fundirlo.
• Escenarios de aplicación: Menos común en la fabricación general de chapa metálica. Se utiliza en aplicaciones especializadas que requieren precisión extrema y mínima tensión térmica en materiales delgados, como el corte de plásticos, ciertos compuestos, madera o la fabricación de stents médicos y componentes electrónicos.

Ventajas del corte por láser de chapa metálica

La adopción generalizada del corte por láser se debe a un conjunto atractivo de ventajas sobre los métodos tradicionales.

• Alta precisión y complejidad: los láseres pueden lograr tolerancias tan estrechas como ±0,1 mm (0,004 pulgadas), lo que permite la creación de geometrías altamente complejas y características finas que son imposibles con otros métodos.
• Alto aprovechamiento del material: El rayo láser crea una ranura (ancho de corte) muy estrecha. Esto permite anidar las piezas muy juntas en una sola lámina metálica, minimizando el material sobrante y reduciendo los costos.
• Versatilidad: Una sola máquina de corte láser puede procesar una amplia variedad de metales (acero, acero inoxidable, aluminio, latón, cobre) y espesores. También puede realizar múltiples operaciones, como corte, marcado y grabado, en una sola configuración.
• Bajo consumo de energía: Esto es particularmente cierto para los láseres de fibra modernos, que son notablemente eficientes energéticamente, lo que genera menores costos operativos y una menor huella ambiental en comparación con las tecnologías láser más antiguas u otra maquinaria.
• Mínimo daño al material: El corte por láser es un proceso sin contacto. El calor está muy localizado, lo que resulta en una Zona Afectada por el Calor (ZAT) muy pequeña. Esto minimiza la distorsión térmica y la deformación, lo cual es especialmente importante para piezas delgadas o delicadas.

Desventajas del corte por láser de chapa metálica

A pesar de sus numerosos beneficios, el corte por láser no está exento de limitaciones.

• Requiere Operadores Expertos: La operación y el mantenimiento de una cortadora láser industrial requieren capacitación especializada. Se necesita un técnico cualificado para configurar parámetros, realizar mantenimiento y solucionar problemas para garantizar un rendimiento óptimo y la seguridad.
• Limitaciones del espesor del metal: Si bien los láseres de alta potencia pueden cortar placas muy gruesas (superiores a 50 mm o 2 pulgadas), existe un límite práctico. Para metales extremadamente gruesos, otros procesos como el corte por plasma o el corte por chorro de agua pueden ser más eficientes o rentables.
• Humos y gases nocivos: El proceso de corte vaporiza el metal y genera humos y partículas peligrosas si se inhalan. Un sistema de ventilación y filtración robusto es un requisito de seguridad obligatorio.
• Alta inversión inicial: El costo de capital de comprar un sistema de corte láser de grado industrial es significativo y representa una inversión importante para cualquier negocio.

Consejos de diseño para piezas cortadas con láser

Para aprovechar al máximo la tecnología de corte por láser y garantizar que sus piezas se puedan fabricar y sean rentables, siga estas prácticas recomendadas de diseño.

• Tamaño del detalle vs. Grosor del material: Una regla general fundamental es que el tamaño mínimo de cualquier elemento recortado (como un orificio o una ranura) no debe ser menor que el grosor del material. Por ejemplo, en una placa de acero de 3 mm de espesor, el orificio más pequeño que se debe diseñar tiene 3 mm de diámetro. Intentar cortar detalles más pequeños puede provocar sobrecortes o un corte incompleto.
• Compensación de la sangría: El rayo láser elimina una pequeña cantidad de material, creando un ancho de corte conocido como sangría. Si bien es estrecha, debe tenerse en cuenta en diseños que requieren tolerancias estrictas, como piezas entrelazadas o ensamblajes de ajuste a presión. Su socio de fabricación puede asesorarle sobre el valor de sangría específico de su máquina.
• Selección de materiales: Elija materiales adecuados para el corte por láser. Los grados estándar de acero dulce, acero inoxidable y aluminio ofrecen un corte limpio y predecible. Tenga en cuenta que los materiales altamente reflectantes, como el aluminio pulido o el cobre, pueden presentar dificultades y requerir un láser de fibra más potente.
• Espaciado y anidamiento: Deje suficiente espacio entre las piezas de una lámina. Una buena regla general es mantener una distancia al menos igual al grosor del material entre los contornos de cada componente. Esto evita la distorsión por calor y garantiza la estabilidad de la lámina durante el corte.
• Texto y grabado: Para texto cortado completamente, utilice una fuente tipo "stencil". Estas fuentes tienen pequeños puentes que evitan que las partes internas de las letras (como 'O', 'A', 'B') se desprendan. Para texto grabado, utilice fuentes sans-serif simples y en negrita para una mayor claridad.
• Consejos para reducir los costos de fabricación:
  • Simplificar: Evitar complejidades innecesarias. Cada corte implica tiempo y costos.
  • Añadir radios de esquina: Las esquinas internas agudas son puntos de tensión. Añadir un radio pequeño (filete) fortalece la pieza y permite que el láser corte con mayor suavidad y rapidez.
  • Utilice calibres estándar: diseñe con espesores de material estándar para evitar costos de materiales pedidos especialmente.
  • Consolidar piezas: si es posible, diseñe una única pieza más compleja que pueda doblarse para darle forma, en lugar de varias piezas simples que deban soldarse entre sí.

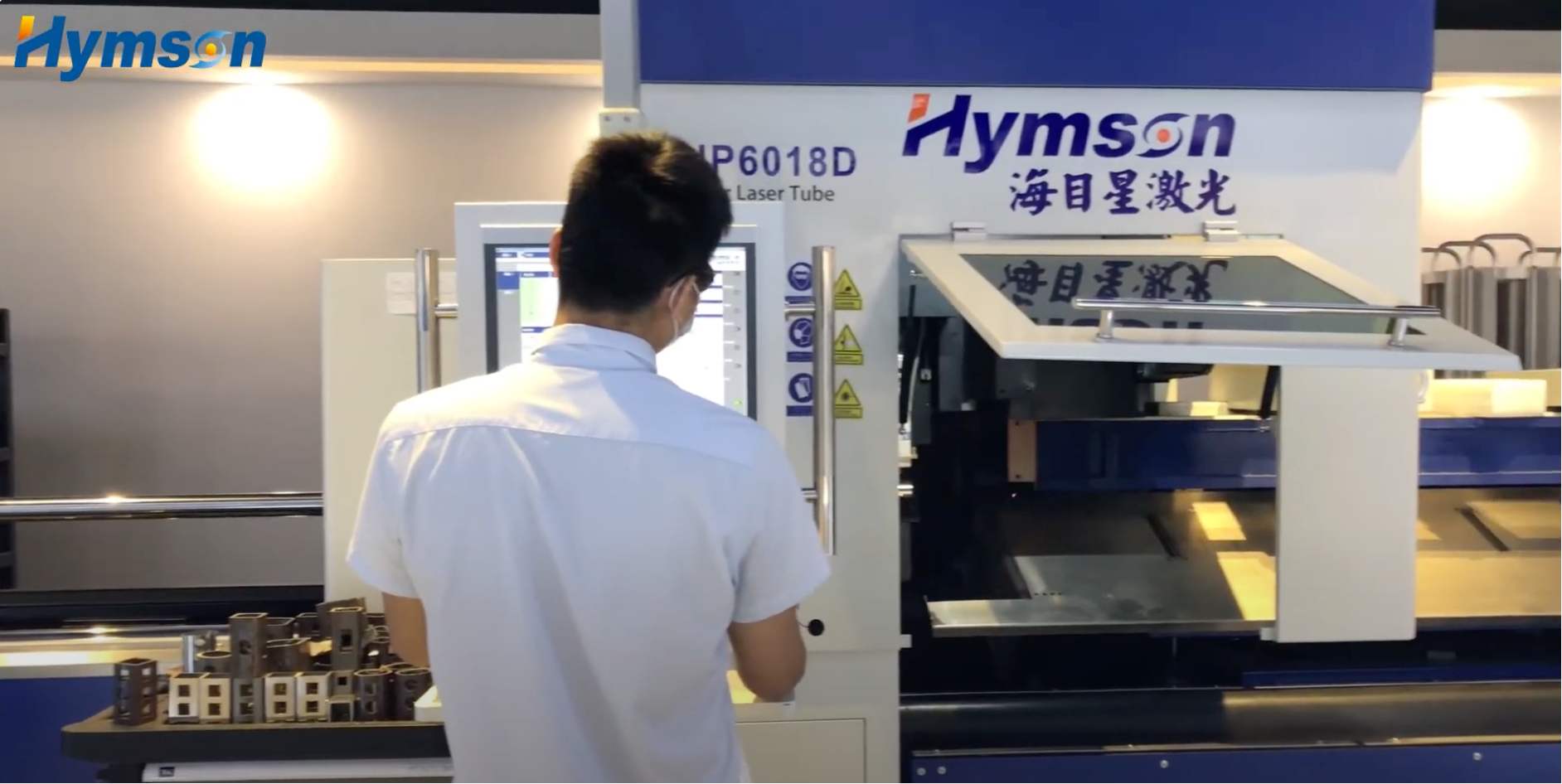

Servicio de corte láser en línea recomendado: Hymson Laser

Al elegir un proveedor de servicios o un fabricante de maquinaria, es crucial asociarse con un líder consolidado. Hymson Laser , fundada en 2008, ha realizado importantes contribuciones en los campos del láser y la automatización. Hoy en día, se posiciona como un proveedor líder mundial de soluciones integradas de equipos láser y de automatización, y una empresa nacional de alta tecnología.

Con el objetivo de cubrir aplicaciones de chapa metálica en diferentes industrias, Hymson ofrece a sus usuarios una gama de productos y servicios profesionales y de alta calidad. Su oferta es integral e incluye soluciones integrales de automatización láser, como cortadoras láser de placas, cortadoras láser de tubos, máquinas de soldadura láser y software de automatización láser. Estas soluciones se utilizan ampliamente en industrias exigentes como la maquinaria de ingeniería, la maquinaria de construcción, la maquinaria agrícola, la maquinaria petrolera, la fabricación de equipos eléctricos, la fabricación de automóviles y la industria aeroespacial. Como fabricantes líderes en corte láser de metal , su experiencia abarca tanto los equipos como sus aplicaciones.

¿Por qué elegir Hymson Laser?

La tecnología de Hymson está diseñada para brindar eficiencia, confiabilidad e inteligencia, brindando beneficios tangibles a sus usuarios.

Sistema Inteligente de Extracción de Polvo: Este sistema avanzado concentra la succión únicamente en el área de corte activa. Esto no solo refuerza la ventilación para un entorno de trabajo más seguro, sino que también ahorra energía al no ventilar toda la mesa de corte.

● Sistema Inteligente de Control de Gas: El gas representa un costo operativo significativo. El sistema inteligente de Hymson optimiza el flujo de gas según el material y la velocidad de corte, lo que permite ahorrar hasta un 50 % en comparación con los sistemas convencionales.

Enfoque automático: El cabezal de corte es preciso, rápido e inteligente. Ajusta automáticamente el punto focal para diferentes tipos y grosores de material, eliminando el tiempo de configuración manual y garantizando un corte perfecto en todo momento.

● Sistema de lubricación totalmente automático: Este sistema lubrica automáticamente los mecanismos de engranajes y cremallera a intervalos programados. Prácticamente no requiere mantenimiento , lo que reduce el tiempo de inactividad y prolonga la vida útil de los componentes críticos del movimiento.

● Soporte global: La inversión en equipos Hymson está respaldada por la instalación, la capacitación y el soporte continuo de ingenieros capacitados en fábrica a nivel mundial, lo que garantiza que obtenga el máximo retorno de su inversión.

Conclusión

El corte por láser de chapa metálica ha pasado de ser una tecnología de nicho a convertirse en un pilar indispensable de la fabricación moderna. Desde los inicios de los láseres de CO2 hasta la actual revolución del láser de fibra de alta eficiencia, esta tecnología ha superado continuamente los límites de la precisión, la velocidad y la eficiencia. Ha otorgado a diseñadores e ingenieros una libertad sin precedentes para convertir conceptos digitales complejos en componentes físicos precisos.

Resumen de la tecnología: Los láseres de fibra dominan actualmente el corte de metales de calibre fino a medio gracias a su alta eficiencia y bajo mantenimiento, mientras que los láseres de CO2 conservan una ventaja única para placas muy gruesas y materiales no metálicos. Comprender los diferentes procesos (corte por fusión, llama y sublimación) es fundamental para seleccionar el método adecuado para cada material y requisito de calidad.

Recomendación de servicio: Para las empresas que buscan subcontratar o invertir en nuevos equipos, los líderes de la industria como Hymson Laser ofrecen soluciones tecnológicas de vanguardia y soporte global, lo que garantiza que los usuarios puedan aprovechar al máximo el potencial de la tecnología láser.

Consejo para el lector: Tanto si está considerando comprar su primera máquina como si busca crear prototipos con un servicio externo, comprender los principios fundamentales, las ventajas y las limitaciones de diseño del corte láser es clave para el éxito. Siguiendo buenas prácticas de diseño y eligiendo a los socios adecuados, puede convertir esta potente tecnología en una ventaja competitiva.

Preguntas y respuestas

1. ¿Qué espesor de metal puede cortar un láser?

Esto depende de la potencia y el tipo de láser. Un láser de fibra o CO2 de alta potencia (p. ej., de más de 12 kW) puede cortar acero de más de 50 mm (2 pulgadas) de espesor. Sin embargo, para la mayoría de las aplicaciones comerciales, el corte por láser resulta más rentable en metales de hasta 30 mm de espesor.

2. ¿Es caro el corte por láser?

La inversión inicial en equipo es elevada. Sin embargo, en un servicio externalizado, el coste por pieza depende de varios factores: tipo de material, grosor, complejidad del corte y volumen del pedido. Para producciones de gran volumen, el corte láser resulta muy competitivo en costes gracias a su alta velocidad y al aprovechamiento del material.

3. ¿Debería elegir un láser de fibra o un láser de CO2?

Esto depende de su aplicación principal:

• Láser de fibra: si corta principalmente metales de menos de 30 mm, especialmente acero, acero inoxidable, aluminio, latón y cobre, un láser de fibra es la mejor opción por su velocidad, eficiencia y bajo mantenimiento.
• Láser de CO2: si necesita cortar placas de acero muy gruesas (>30 mm) con la mejor calidad de borde posible, o si necesita cortar una variedad de materiales no metálicos (como madera y acrílico), un láser de CO2 es la opción más versátil.

4. ¿Qué es la zona afectada por el calor (ZAT) y es importante?

La ZAT es la pequeña área a lo largo del borde de corte donde la microestructura y las propiedades mecánicas del material se ven alteradas por el calor. El corte por láser produce una ZAT muy pequeña, pero en ciertas aleaciones sensibles al calor o aplicaciones que requieren un trabajo de precisión posterior, esta zona puede afectar la dureza o la resistencia a la corrosión. En estos casos, un proceso sin calor, como el corte por chorro de agua, podría ser una mejor opción.
