La guía definitiva del corte láser CNC: tecnología, proceso y aplicaciones

En un mundo cada vez más digital, el corte láser CNC se ha convertido en una tecnología crucial en diversos campos, como la fabricación, la ingeniería y el diseño. Esta guía ofrece una comprensión profunda del corte láser CNC, su tecnología, procesos y aplicaciones. Esta comprensión integral puede generar nuevas oportunidades para las empresas.

¿Qué es el corte por láser CNC?

El corte por láser CNC (Control Numérico Computarizado) es un proceso de fabricación sustractiva de alta precisión que utiliza un haz láser enfocado de alta potencia para cortar, grabar o grabar materiales. Guiados por un programa generado por computadora, la óptica láser o la pieza de trabajo se mueven a lo largo de una trayectoria predeterminada. La intensa energía térmica del láser vaporiza o funde el material en un área muy localizada, produciendo cortes excepcionalmente precisos y limpios. Esta tecnología es indispensable en industrias donde la precisión y la repetibilidad son primordiales, como la aeroespacial, la automotriz, la fabricación de dispositivos médicos y la electrónica.

¿Cómo funciona el corte por láser CNC?

El proceso de corte láser CNC es un flujo de trabajo sistemático que transforma un diseño digital en un componente físico. Comienza con un concepto digital y concluye con una pieza terminada y con control de calidad.

• Diseño Digital (CAD): El proceso comienza con la creación de un archivo vectorial 2D o un modelo 3D mediante software de Diseño Asistido por Computadora (CAD). Este plano digital define la geometría y las dimensiones precisas de la pieza final.
• Programación CAM: El archivo CAD se procesa mediante software de Fabricación Asistida por Computadora (CAM). El programa CAM convierte el diseño en instrucciones legibles por máquina, conocidas como código G. Este código determina la trayectoria del cabezal láser, la velocidad de corte, la potencia de salida y otros parámetros críticos. Esta etapa suele incluir el anidamiento, la disposición estratégica de varias piezas en una sola lámina de material para maximizar el rendimiento y minimizar el desperdicio.
• Configuración de la máquina: El operador prepara la máquina de corte láser CNC. Esto implica cargar el material seleccionado (p. ej., una lámina de acero inoxidable) en la mesa de corte y asegurar su correcta colocación. A continuación, el operador selecciona el programa adecuado y configura los ajustes de la máquina, como la distancia focal del láser y el tipo y la presión del gas auxiliar.

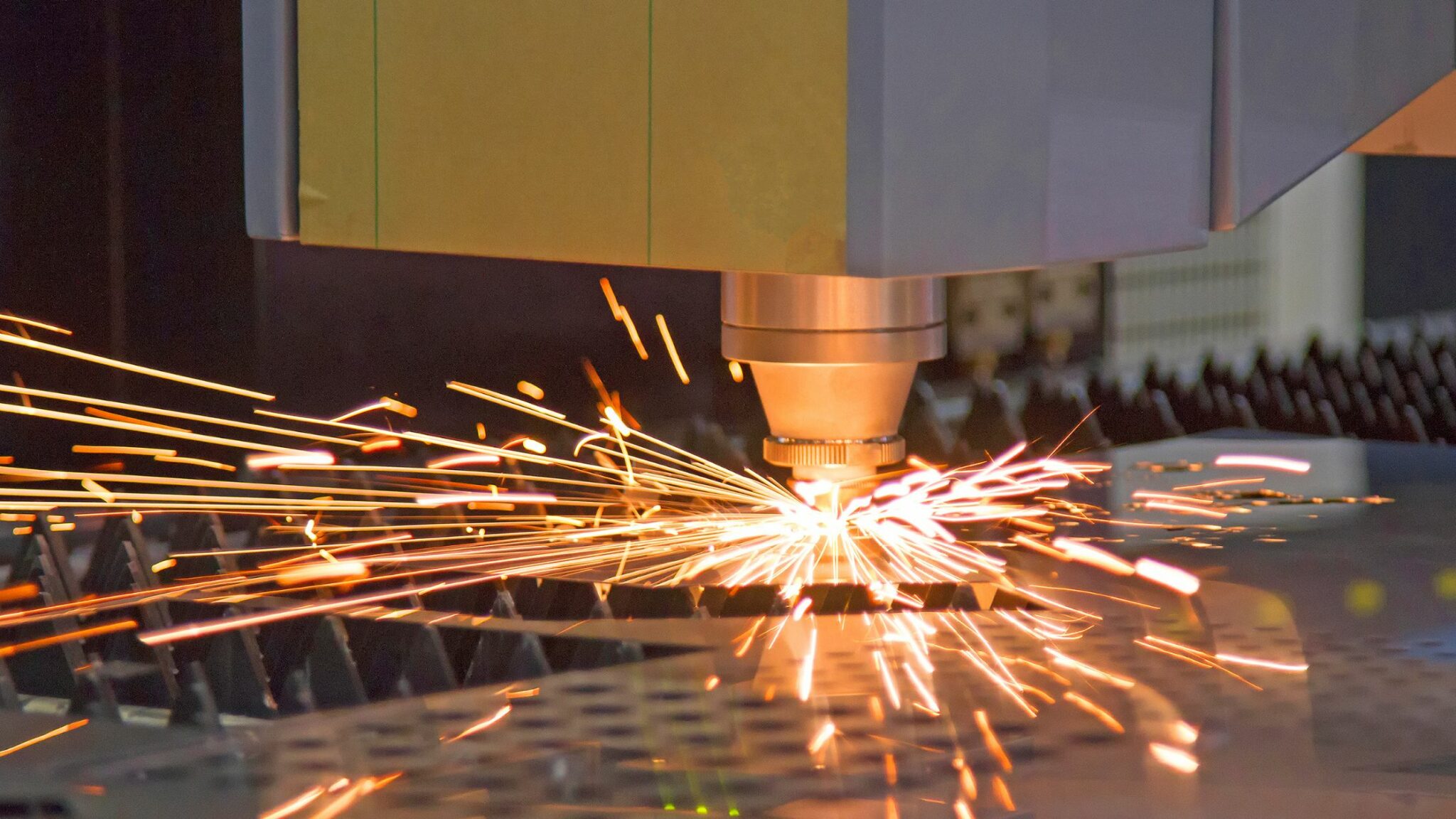

• Ejecución: Comienza el proceso de corte. El controlador CNC ejecuta el código G, indicando al cabezal láser que se desplace por la trayectoria programada. El haz láser enfocado funde o vaporiza el material, mientras que una corriente coaxial de gas auxiliar (como nitrógeno u oxígeno) expulsa el material fundido del canal de corte (sangría), lo que resulta en una separación limpia.
• Extracción de piezas y control de calidad: Una vez finalizado el ciclo de corte, las piezas terminadas se separan de la lámina de materia prima. Posteriormente, se someten a una inspección de calidad para verificar que sus dimensiones y características se ajusten a las especificaciones del diseño original dentro de las tolerancias requeridas. Si es necesario, se pueden realizar pasos de posprocesamiento opcionales, como desbarbado, pulido o recubrimiento.

¿Cuáles son las principales terminologías utilizadas en el corte por láser CNC?

• CNC (Control Numérico por Computadora): Sistema automatizado que utiliza instrucciones programadas por computadora (código G) para controlar el movimiento y funcionamiento de las máquinas herramienta.
• CAD/CAM: El dúo de software fundamental. CAD se utiliza para diseñar la pieza y CAM para generar las trayectorias de herramientas y el código de la máquina.
• Ranura: Ancho del material que retira el rayo láser durante el proceso de corte. Los diseñadores deben tener en cuenta la ranura para garantizar la precisión dimensional de la pieza final.
• Gas de asistencia: un gas (por ejemplo, nitrógeno, oxígeno, aire) dirigido al corte para limpiar el material fundido, proteger la lente y, en algunos casos (como con oxígeno en acero dulce), ayudar al proceso de corte a través de una reacción exotérmica.
• Zona Afectada por el Calor (ZAC): El área microscópica del material adyacente al borde de corte cuyas propiedades han sido alteradas por el calor del láser. Generalmente es deseable una ZAC más pequeña, ya que indica una menor distorsión térmica.
• Distancia focal: La distancia desde la lente de enfoque hasta el punto donde el haz láser se concentra más (el punto focal). Ajustar correctamente la posición focal es fundamental para lograr una calidad y velocidad de corte óptimas.
• Anidamiento: Proceso de disponer perfiles cortados en una hoja de materia prima de manera que se minimicen los desperdicios, reduciendo así los costos de material.

¿Cuáles son los diferentes tipos de máquinas de corte láser CNC?

Las cortadoras láser CNC se diferencian principalmente por su fuente láser, que determina sus aplicaciones ideales.

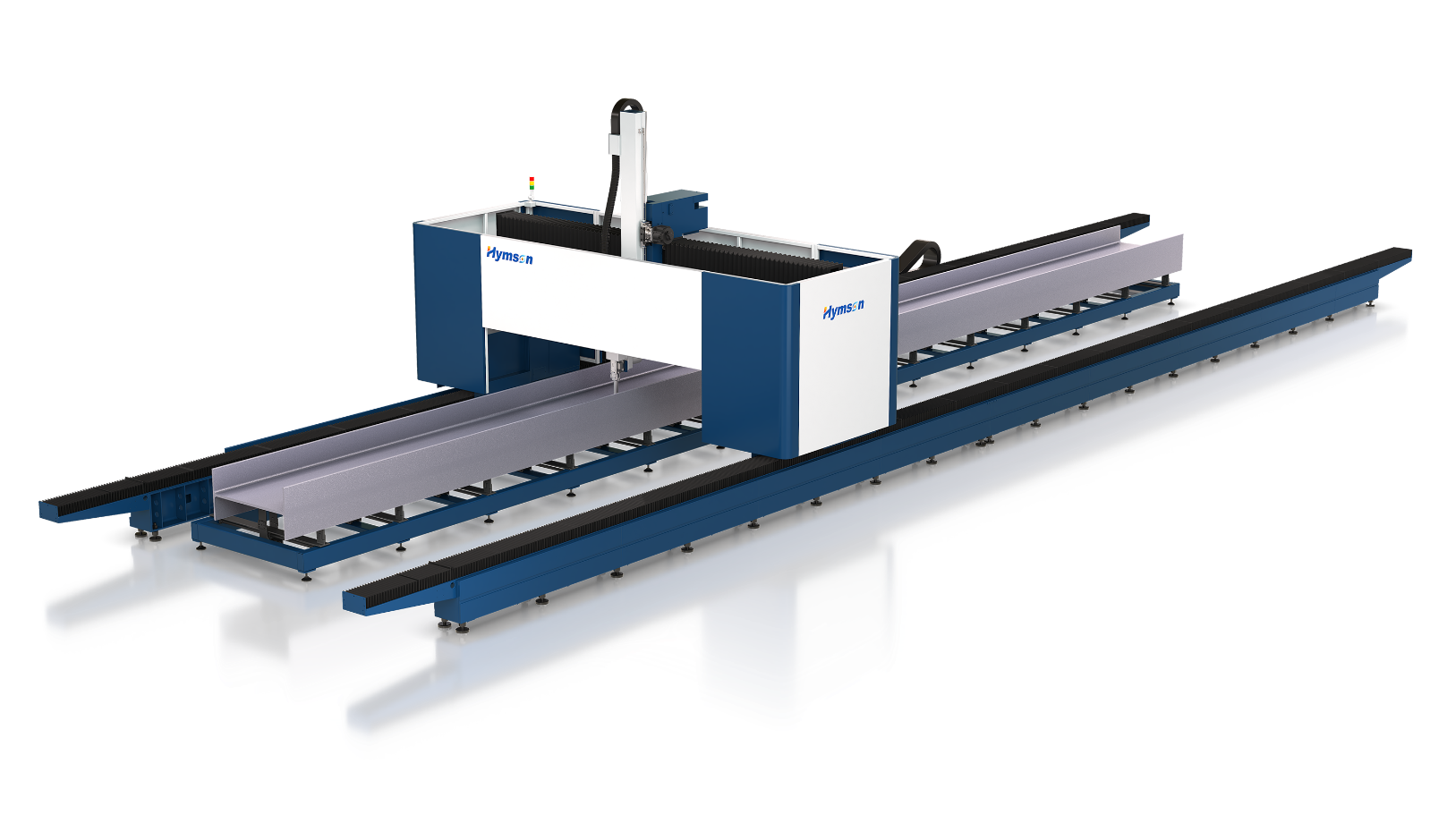

• Cortadoras láser de fibra: Utilizan una fuente láser de estado sólido cuyo haz se genera dentro de una fibra óptica. Los láseres de fibra son reconocidos por su alta eficiencia energética, mínimo mantenimiento y excepcional calidad de haz. Son el estándar de la industria para el procesamiento de metales, incluyendo materiales altamente reflectantes como el aluminio, el latón y el cobre. Sistemas avanzados, como los de Hymson , ofrecen alta potencia para cortar metales gruesos a velocidades extraordinarias.
• Cortadoras láser de CO₂: Estas máquinas utilizan una mezcla de gases (principalmente dióxido de carbono) estimulada eléctricamente para producir el haz láser. Los láseres de CO₂ tienen una longitud de onda más larga, lo que los hace muy eficaces para cortar materiales no metálicos como acrílico, madera, cuero y textiles. Si bien pueden cortar metales delgados, son menos eficientes que los láseres de fibra para este propósito.
• Láseres Nd:YAG (Granate de Itrio y Aluminio Dopado con Neodimio): Un tipo de láser de estado sólido basado en cristales. Aunque menos comunes hoy en día para corte general, pueden ofrecer una potencia de pico muy alta, lo que los hace adecuados para el corte de materiales gruesos, la soldadura y el grabado de alto contraste en metales y cerámica.

Las máquinas también se clasifican por sus ejes de movimiento (por ejemplo, 3 ejes para corte 2D, 5 ejes para piezas 3D complejas), lo que determina la complejidad geométrica de las piezas que pueden producir.

¿Cuáles son algunas aplicaciones comunes del corte por láser CNC?

La precisión y versatilidad del corte por láser CNC lo convierten en una tecnología vital en numerosos sectores:

• Automotriz: Fabricación de componentes de chasis, paneles de carrocería y elementos interiores complejos.
• Aeroespacial: Corte de aleaciones de alta resistencia y resistentes al calor para componentes de fuselaje, piezas de motores de turbinas y soportes con tolerancias ajustadas.
• Electrónica: trazado de obleas de silicio, corte de plantillas para placas de circuitos y producción de componentes precisos para productos electrónicos de consumo.
• Médico: Fabricación de instrumentos quirúrgicos, stents e implantes ortopédicos personalizados a partir de metales y polímeros de grado médico.
• Arquitectónico y estructural: creación de paneles metálicos decorativos, señalización personalizada y componentes estructurales de acero.

¿Cuáles son las ventajas de utilizar el corte láser CNC?

• Precisión y complejidad inigualables: alcanza tolerancias de hasta ±0,1 mm, lo que permite la creación de diseños muy complejos que son imposibles con los métodos tradicionales.
• Calidad de borde superior: como proceso sin contacto, elimina la tensión mecánica en el material, produciendo bordes suaves y sin rebabas que a menudo no requieren acabado secundario.
• Alta eficiencia del material: el corte extremadamente estrecho permite una anidación estrecha de las piezas, maximizando la utilización del material y reduciendo los desechos.
• Zona mínima afectada por el calor (ZAT): la energía enfocada da como resultado una ZAT muy pequeña, lo que minimiza la distorsión térmica y preserva la integridad estructural del material, lo cual es fundamental para láminas delgadas.
• Versatilidad: Una sola máquina puede procesar una amplia variedad de materiales y espesores simplemente ajustando los parámetros de corte en el software.
• Alta velocidad y productividad: Los sistemas láser de fibra modernos, como los que ofrece Hymson , logran velocidades de corte excepcionalmente altas, reduciendo significativamente los tiempos de ciclo y aumentando la productividad general.

¿Qué tipos de materiales se pueden cortar con una máquina de corte láser CNC?

• Metales: acero al carbono, acero inoxidable, aluminio, latón, cobre, titanio. (Los láseres de fibra son óptimos para metales).
• Plásticos: Acrílico (PMMA), POM (Delrin), PETG. (Nota: Se desaconseja cortar PVC, ya que libera cloro gaseoso tóxico).
• Materiales orgánicos: Madera (contrachapado, MDF), cuero, papel, cartón, corcho.
• Textiles: Algodón, Fieltro, Poliéster, Seda.
• Espumas: Polietileno, Poliuretano, Poliestireno.
• Composites: Ciertos composites como la fibra de carbono se pueden cortar, pero requieren ventilación especializada y control de parámetros.

Conclusión

El corte láser CNC se ha consolidado como un pilar fundamental de la fabricación moderna, ofreciendo una combinación inigualable de velocidad, precisión y versatilidad. Desde el diseño inicial hasta el producto final, esta tecnología permite a los fabricantes producir piezas complejas con una calidad y eficiencia excepcionales. A medida que la tecnología avanza, proveedores líderes como Hymson están revolucionando los límites con soluciones láser de fibra más potentes, inteligentes y automatizadas , lo que permite a las industrias innovar y optimizar sus procesos de producción para el futuro.
